La humedad relativa se registra por medio de un elemento capacitivo, la temperatura con un sensor resistivo (NTC). La medición del viento se lleva a cabo con un sistema de sensores ultrasónicos. La emisión de los datos se apoya en los siguientes protocolos: UMB-Binario, UMB-ASCII, SDI-12, MODBUS. Es posible conectar un sensor externo de temperatura o precipitación.

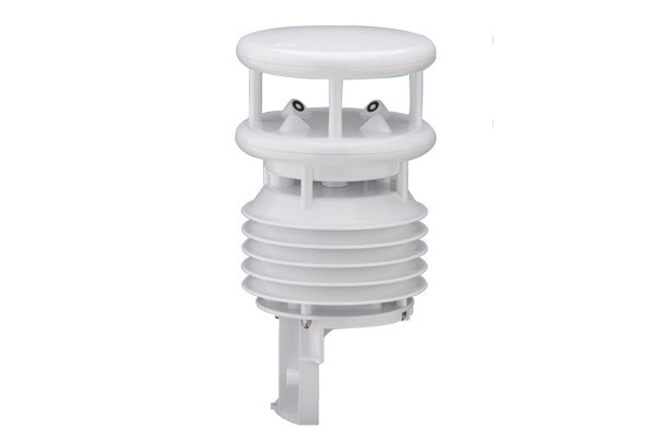

LUFFT WS500

Características especiales:

  • Sensores ultrasónicos de viento
  • Protocolo de comunicación abierto:
    • UMB-ASCII
    • UMB-Binario
    • SDI-12
    • MODBUS
    • Salidas análogas en combinación con 8160.UDAC
    • Pluviómetros de otros fabricantes pueden ser conectados: 0,1mm, 0,2mm, 0,5mm, 1mm con o sin calefacción.


Datos técnicos:

Dimensiones

150mm aprox. altura 287mm aprox.

Peso

1,2 kg aprox.

Puerto

RS485, 2-hilos, semiduplex

Alimentación

4...32 VDC

Temperatura máx. de servicio

-50...60°C

Humedad relativa máx. de servicio

0...100% h.r.

Calefacción

20VA a 24VDC

Longitud del cable

10m

Tipo de protección carcasa

IP66

Soporte de mástil adecuado para

Diámetro del mástil 60 - 76 mm

Temperatura

Principio

NTC

Rango de medición

-50 ... 60 °C

Unidad

°C

Precisión

±0,2°C (-20...50°C), si no ±0,5°C (>-30°C)

Humedad relativa

Principio

capacitivo

Rango de medición

0 ... 100 % h.r.

Unidad

% h.r.

Precisión

±2% h.r.

Presión absoluta

Principio

MEMS Capacitivo

Rango de medición

300 ... 1200 hPa

Unidad

hPa

Precisión

±0,5 hPa (0...40°C)

Dirección del viento

Principio

ultrasonido

Rango de medición

0 ... 359.9 °

Unidad

°

Precisión

< 3° RMSE > 1,0m/s

Velocidad del viento

Principio

ultrasonido

Rango de medición

0 ... 75 m/s

Unidad

m/s

Precisión

±0.3m/s or ±3% (0...35m/s) ±5% (>35m/s) RMS

Resolución

0.1 m/s
