OTT CBS

El sensor de burbujeo neumático compacto mide la presión del aire y la que existe en la tubería. Restando ambas señales y compensando la desviación se calcula el nivel de agua exacto. El método de medición indirecta permite instalar el sensor fuera del agua, de modo que la célula de medición de presión y la electrónica se mantienen secas. Los resultados de la medición se facilitan a través de la interfaz SDI-12 o de una señal analógica 4…20 mA.

Aplicación: Aguas superficiales, aguas subterráneas

Tecnología de medición: Principio de burbujeo

Parámetros medidos: Nivel de agua

Puntos destacados: El método de medición indirecta sin deriva permite instalar el sensor fuera del agua

Margen de medición: Estándar: 0 ... 15 m; Ampliado: 0 ... 30 m; USGS: 0 ... 15 m

Precisión: Modelo estándar + modelo margen de medición 30 m: ±5 mm; Modelo USGS: margen de medición 0 ... 4,5 m: ±3 mm; margen de medición 4,5 ... 15 m: ±0,065 % del valor medido o ±6 mm, dependiendo del valor que sea más pequeño

Interfaces: SDI-12, SDI-12 vía RS-485, 4 ...20 mA

Ventajas:

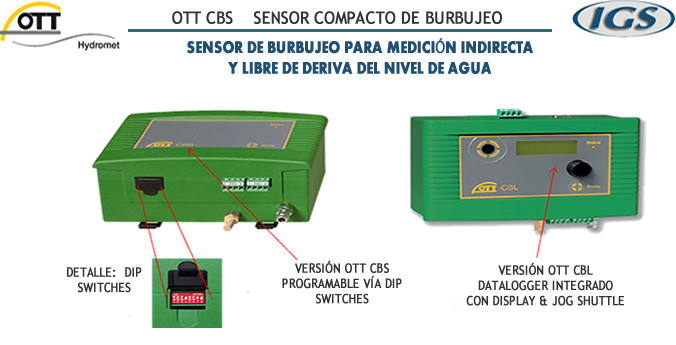

• No es necesario ningún software para la puesta en funcionamiento – se configura por completo con conmutadores DIP.

• Integración sencilla en redes existentes – interfaces estándar (SDI-12 y 4…20 mA escalables); conexión de tuberías de burbujeo con diámetros distintos (2 mm, 4 mm o 1/8") y de tuberías de presión estándar de 4 mm.

• Máxima precisión – tanto en la versión estándar con un rango de medición de hasta 15 m como en las dos variantes opcionales: la versión avanzada con calibración ampliada que permite mediciones de hasta 30 m y la versión con una precisión de ± 3 mm sobre los 4,5 primeros metros de los 15 m disponibles (especificación USGS).

• Mayor seguridad en la medición – la protección de sobrecarga integrada vigila continuamente la tubería de presión y la intensidad del motor de la bomba.

• Consumo eléctrico optimizado – gracias a una estrategia de bombeo inteligente CBS dosifica la cantidad de aire estrictamente necesaria. Esto minimiza la acumulación de agua condensada, aumenta la durabilidad de la unidad de bombeo y reduce el consumo eléctrico.

Aplicaciones:

• Medición de nivel en ríos, arroyos, canales y lagos.

• Pozos de agua subterránea.

• Presas, sistemas de riego, reservorios de agua, cuencas de retardo.

• Taludes muy amplios poco inclinados.

• Especialmente indicado para zonas propensas a caídas de rayo.
