La OTT PLS es una robusta sonda de presión relativa de cerámica con salida SDI-12 o 4…20 mA. Esta sonda manométrica facilita datos precisos y fiables del nivel de agua y de la temperatura en mediciones de nivel y de niveles de llenado en aguas subterráneas y superficiales. Las prestaciones de la sonda OTT PLS, como los distintos tipos de salidas (SDI-12 o 4…20 mA), la carcasa de acero inoxidable y un cable de longitud estable garantizan que pueda utilizarse para las tareas más diversas de medición del nivel de agua y que se pueda conectar sin problemas a distintos tipos de registradores de datos o de sistemas de control de proceso.
Aguas superficiales, aguas subterráneas
Sensor de presión relativa con célula de medición cerámica capacitiva
Nivel de agua, presión, temperatura
Medición de nivel y temperatura del agua; para conectar a registradores de datos externos
0 … 4, 10, 20, 40 y 100 m
±0,05 % FS
SDI-12, RS-485 (protocolo SDI-12) o 4 … 20 mA

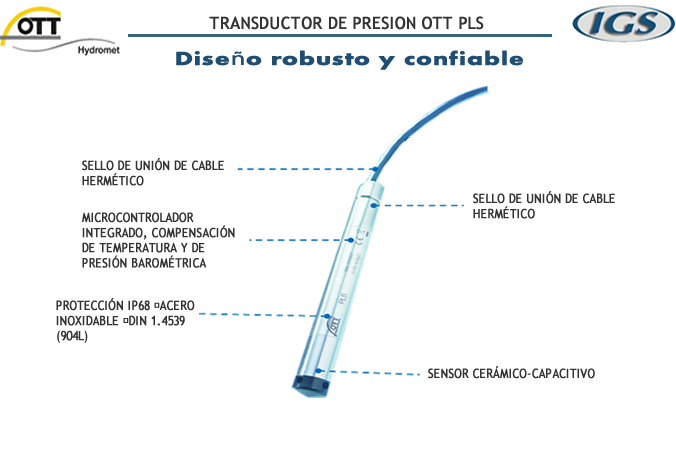

Ventajas:
-
Sonda de presión relativa con capilar de aire para compensar modificaciones barométricas de la presión de aire.
-
La célula de medición de presión cerámica conserva la forma con un uso permanente, a diferencia de las células con membrana metálica convencionales.
-
El microcontrolador integrado compensa los efectos de la temperatura y tiene en cuenta valores de corrección como la aceleración de la gravedad y la densidad del agua.
-
Carcasa de alta calidad resistente al agua salada y apropiada para el uso en zonas costeras.
-
Fuerte cable de sonda con alma de Kevlar de longitud estable y capilar de compensación integrado.
-
Configuración sencilla y conexión sin complicaciones a un registrador de datos externo a través de las interfaces SDI-12 o 4…20 mA
-
Además del nivel, también facilita la temperatura del agua (con salida SDI-12).
Aplicaciones:
Medición de nivel en aguas superficiales y subterráneas, además de en:
-
Estaciones de medición con bases inclinadas, por ejemplo, taludes.
-
Tubos o perforaciones con diámetros reducidos (a partir de 1“)
-
Diques, presas y sistemas de riego.
-
Aguas que se congelan temporalmente.
-
Aguas saladas.
-
Lechos que no llevan agua todo el año (por ejemplo presas o ramblas).
Datos técnicos:
|
Rango medición de presión |
0 ... 4 m, 0 ... 10 m, 0 ... 20 m, 0 ... 40 m columna de agua |
|
Sensor de presión |
(sensor capacitivo de presión ) cerámica, temperatura compensada, sobrecarga de hasta5 veces el rango sin daños mecánicos permanentes |
|
Resolución (SDI-12) |
0,001 m; 0,1 cm; 0,01 ft; 0,1 mbar; 0,001 psi |
|
Exactitud |
|
|
SDI-12 |
±0.5% FS (linealidad e histerésis) |
|
4 20 mA |
±0.01% FS (linealidad e histerésis) 10 ppm/°C a 20 °C |
|
Estabilidad a largo plazo |
±0.1 % /año FS (linealidad e histerésis) |
|
Punto neutro |
0.1 % FS |
|
Margen de trabajo con compensación de la temperatura |
-5 °C ... +45 °C (libre de hielo) |
|
Margen de medición temperatura |
-25 °C ... +70 °C (libre de hielo) |
|
Sensor de presión |
NTC |
|
Resolución |
0.1 °C / 0.1 °F |
|
Error |
±0.5 °C / ±0.9 °F |
|
Interfaces disponibles (uso opcional) |
4 ... 20 mA, SDI-12, RS485 (via SDI-12 protocol) |
|
Tensión de alimentación |
+9.6 ... +28 V DC, typically 12/24 V DC |
|
Intensidad absorbida |
|
|
En reposo |
< 400 µA |
|
Activo |
< 3,6 mA |
|
Dimensiones y peso |
|
|
Medida |
195 mm x 22 mm |
|
L x Ø |
|
|
Peso |
approx. 0.3 kg |
|
Condiciones ambientales |
|
|
Temperatura de servicio |
-25 ... +70 °C |
|
Temperatura almacenaje |
-40 ... +85 °C |
|
Materiales |
|
|
Carcasa |
POM, stainless steel 1.4539 (904L) resistant to sea water |
|
Hermetizaciones |
Viton |
|
Cubierta del cable |
PUR |
|
Tipo de protección |
IP 68 |
|
Carga mecánica admisible |
Cumple con la prueba mecánica de resistencia de IEC 68-2-32 |
|
Límites CEM |
CE de conformidad; EN 61000-4-2/3/4/5/6 y EN 61000-6-3 Class B se cumplen |
