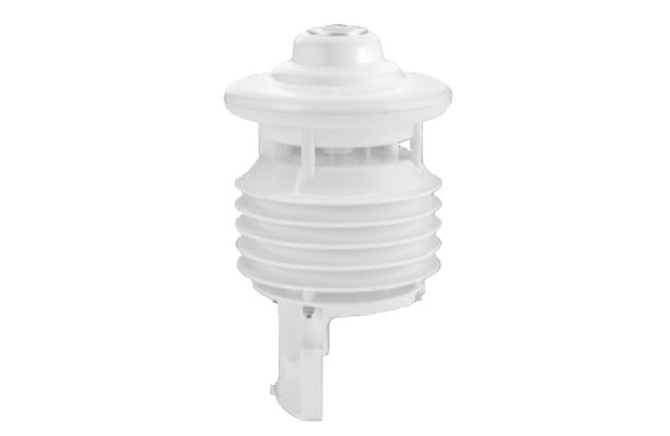

Proveniente de los sensores inteligentes de la serie WS con puerto digital para aplicaciones ambientales. Construcción integrada con un protector de radiación con calefacción para la medición de: temperatura del aire, humedad relativa, radiación solar, presión absoluta.

La humedad relativa se registra por medio de un elemento capacitivo, la temperatura con un sensor resistivo (NTC). La emisión de los datos se apoya en los siguientes protocolos: UMB-Binario, UMB-ASCII, SDI-12, MODBUS. Es posible conectar un sensor externo de temperatura o precipitación.

 Características especialesLUFFT WS302

  • Protector de radiación ventilado
  • Protocolo de comunicación abierto:
    • UMB-ASCII
    • UMB-Binario
    • SDI-12
    • MODBUS
    • Salidas análogas en combinación con 8160.UDAC
  • Pluviómetros de otros fabricantes pueden ser conectados: 0,1mm, 0,2mm, 0,5mm, 1mm con o sin calefacción.



Datos técnicos

Peso

1,3kg apróx.

Puerto

RS485, 2-hilos, semiduplex

Alimentación

4...32 VDC

Temperatura máx. de servicio

-50...60°C

Humedad relativa máx. de servicio

0...100% h.r.

Calefacción

20VA en 24 VDC

Dimensiones

150mm aprox, altura 253mm aprox

Tipo de protección carcasa

IP66

Soporte de mástil adecuado para

Diámetro del mástil 60 - 76mm

Radiación

Unidad

W/m²

Precisión

5%

No linealidad (0 a 1000 W/m²)

±1%

Falta de pendiente (1000 W/m²)

±1%

Temperatura

Principio

NTC

Rango de medición

-50 ... 60 °C

Unidad

°C

Precisión

±0,2°C (-20...50°C), si no ±0,5°C (>-30°C)

Humedad relativa

Principio

capacitivo

Rango de medición

0 ... 100 % h.r.

Unidad

% h.r.

Precisión

±2% h.r.

Presión absoluta

Principio

MEMS Capacitivo

Rango de medición

300 ... 1200 hPa

Unidad

hPa

Precisión

±0,5 hPa (0...40°C)
