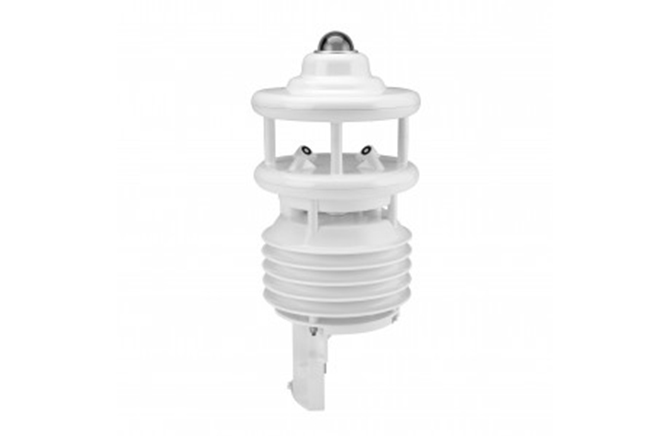

Proveniente de los sensores inteligentes de la serie WS con puerto digital para aplicaciones ambientales Construcción integrada con un protector de radiación con calefacción para la medición de: -temperatura del aire -humedad relativa -radiación -presión absoluta.
Descripción suplementaria:
La humedad relativa se registra por medio de un elemento capacitivo, la temperatura con un sensor resistivo (NTC). Se utiliza la tecnología de los mundialmente conocidos piranómetros de Kipp+Zonen, CMP3. La emisión de los datos se apoya en los siguientes protocolos: UMB-Binario, UMB-ASCII, SDI-12, MODBUS Se puede conectar un sensor externo de temperatura o precipitación.
Características especiales
- Protector de radiación ventilado
- Protocolo de comunicación abierto:
- UMB-ASCII
- UMB-Binario
- SDI-12
- MODBUS
- Salidas análogas en combinación con 8160.UDAC
- Pluviómetros de otros fabricantes pueden ser conectados: 0,1mm, 0,2mm, 0,5mm, 1mm con o sin calefacción.
Datos técnicos
Peso |
1,3kg apróx. |
Puerto |
RS485, 2-hilos, semiduplex |
Alimentación |
4...32 VDC |
Temperatura máx. de servicio |
-50...60°C |
Humedad relativa máx. de servicio |
0...100% h.r. |
Calefacción |
20VA en 24 VDC |
Dimensiones |
150mm aprox, altura 268mm aprox |
Tipo de protección carcasa |
IP66 |
Soporte de mástil adecuado para |
Diámetro del mástil 60 - 76 mm |
Temperatura
Principio |
NTC |
Rango de medición |
-50 ... 60 °C |
Unidad |
°C |
Precisión |
±0,2°C (-20...50°C), si no ±0,5°C (>-30°C) |
Humedad relativa
Principio |
capacitivo |
Rango de medición |
0 ... 100 % h.r. |
Unidad |
% h.r. |
Precisión |
±2% h.r. |
Presión absoluta
Principio |
MEMS Capacitivo |
Rango de medición |
300 ... 1200 hPa |
Unidad |
hPa |
Precisión |
±0,5 hPa (0...40°C) |
Radiación
Unidad |
W/m² |
No linealidad (0 a 1000 W/m²) |
<1% |
Altitud |
0... 60° |
Azimut |
-10 °...10° |
